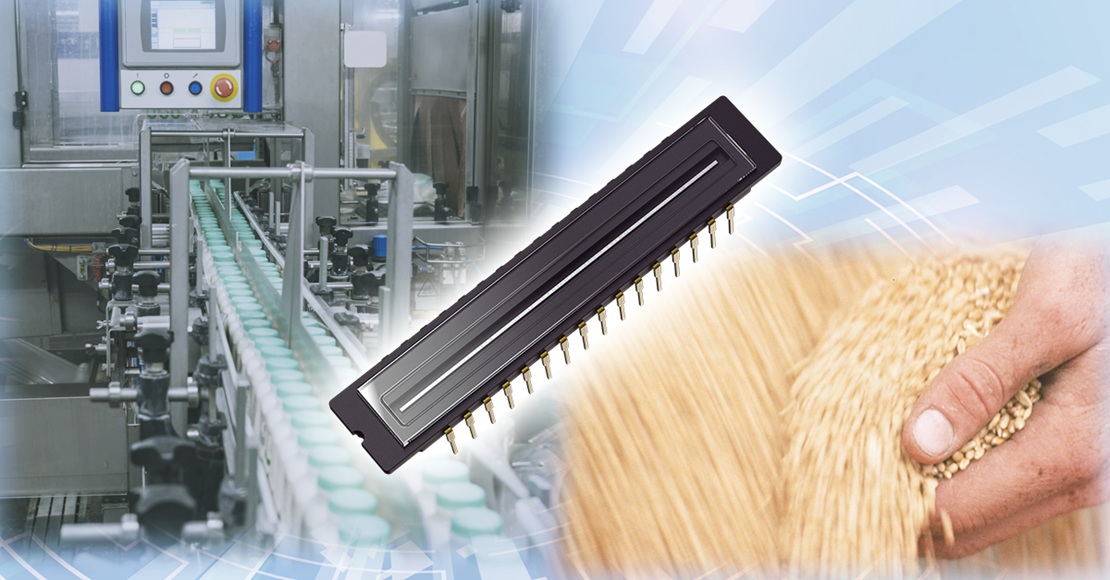

^{Toshiba: “TCD2400DG,” sensor imej linear CCD jenis pengurangan lensa yang dibangunkan khas untuk kamera imbasan garis yang digunakan dalam pemeriksaan visual.}


KAWASAKI, Jepun, 19 Dis (Bernama-BUSINESS WIRE) -- Toshiba Electronic Devices & Storage Corporation ("Toshiba") telah melancarkan "TCD2400DG," sensor imej linear^[1] CCD^[2] jenis pengurangan lensa yang dibangunkan khas untuk kamera imbasan garis^[3] yang digunakan dalam pemeriksaan visual. Penghantaran produk bermula hari ini.

Peralatan pemeriksaan imej yang menggabungkan kamera imbasan garis, termasuk pemisah warna, digunakan dalam pelbagai aplikasi seperti menyusun dan menilai makanan, mengenal pasti dan membuang objek asing, mengenal pasti jenis plastik kitar semula, serta mengesan calar atau kotoran pada produk industri.

TCD2400DG adalah sensor imej linear CCD berwarna dengan 4096 unsur imej dalam susunan tiga baris, dengan jarak 7μm antara unsur. Setiap baris berfungsi secara bebas untuk mengenal pasti warna merah, hijau dan biru (RGB). Kadar baris, iaitu bilangan baris yang ditangkap setiap saat, ialah 22.7kHz, lebih pantas berbanding TCD2564DG sedia ada Toshiba untuk peralatan pemeriksaan imej, yang beroperasi pada 10.5kHz.

Peralatan pemeriksaan imej memproses sejumlah besar data imej dengan pantas untuk mengenal pasti objek yang melintas di hadapan peralatan dengan tepat dan cekap pada kelajuan tinggi. Dengan hampir menggandakan kelajuan bacaan TCD2564DG, TCD2400DG dijangka menyumbang kepada peralatan dengan prestasi pemprosesan yang lebih baik.

Sensor ini memperoleh imej berwarna beresolusi tinggi tanpa memerlukan pemprosesan interpolasi warna^[4] yang biasanya diperlukan oleh susunan unsur Bayer. Prestasi ini menjadikannya sangat sesuai untuk aplikasi kamera imbasan garis berwarna yang memerlukan penilaian serta-merta.

TCD2400DG turut menampilkan penambahbaikan lain. Litar penjana masa^[5] dan pemacu CCD^[6], yang sebelum ini dipasang secara luaran pada produk Toshiba sedia ada, kini diintegrasikan ke dalam sensor. Ini mengurangkan bilangan talian isyarat yang diperlukan untuk menggerakkan CCD dan menyingkirkan keperluan pemandu CCD luaran. Ia juga menghapuskan keperluan penyelarasan masa yang ketat antara isyarat, memudahkan kerja pendawaian dan mempercepat proses pembangunan sistem. Pengurangan pendawaian luaran juga membantu mengekang gangguan elektromagnetik yang berlaku semasa operasi berkelajuan tinggi.

Toshiba akan terus mengembangkan rangkaian produknya dan memacu kemajuan dalam teknologi pengimejan dan penderiaan yang menyokong aplikasi seperti pengimbas untuk peranti pelbagai fungsi dan peralatan pemeriksaan.


Catatan:
[1]	Kaedah mengecilkan imej menggunakan lensa optik dan memproyeksikannya ke atas sensor imej CCD atau CMOS.
[2]	Peranti Pengecas Bersambung
[3]	Kamera yang menghasilkan imej dengan mengimbas subjek satu baris pada satu masa. Berbeza dengan kamera kawasan sedia ada yang menangkap keseluruhan “permukaan” sekaligus, kamera imbasan garis menangkap “baris” secara berterusan dan membina imej lengkap apabila subjek bergerak.
[4]	Mekanisme penapis R, G, dan B disusun dalam corak papan dam. Maklumat warna yang hilang dalam setiap unsur susunan dilengkapkan daripada unsur sekitarnya untuk menghasilkan imej berwarna.
[5]	Litar untuk menjana isyarat yang diperlukan bagi menggerakkan sensor imej linear.
[6]	Litar untuk menguatkan isyarat pemandu sensor imej linear.

* Lihat siaran akhbar ini beserta imej di laman web Toshiba.
Toshiba Lancarkan Sensor Imej Linear CCD Jenis Pengurangan Lensa untuk Bacaan Data Berkelajuan Tinggi oleh Peralatan Pemeriksaan Imej

Aplikasi

• Pengisih warna
- Mesin pengisihan makanan untuk bijirin dan hasil pertanian lain
- Mesin pengisih produk industri untuk pelet plastik dan bahan serupa

• Peralatan pemeriksaan
- Pemeriksaan web (untuk bahan lembaran seperti gulungan, kertas, kain, dan filem)
- Pemeriksaan bahan bercetak

Ciri-ciri

• Kadar baris berkelajuan tinggi: 22.7kHz (maksimum)
• Bilangan unsur pengesan imej: 4096 unsur (tiga baris bebas untuk RGB), digunakan secara meluas dalam peralatan pemeriksaan.
• Susunan unsur, terdiri daripada tiga baris unsur bebas (4096 unsur × 3 baris), satu untuk setiap RGB, membolehkan pengambilan imej beresolusi tinggi tanpa kelewatan akibat pemprosesan interpolasi warna.
• Litar penjana masa dan pemandu CCD terbina dalam, membantu memudahkan pembangunan sistem dan mengurangkan gangguan elektromagnetik (EMI).


Spesifikasi Utama

Nombor bahagian		TCD2400DG
Voltan bekalan kuasa  (julat operasi) (V)		VAVDD , VDVDD , VCKDVDD : 3.1 hingga 3.5  VVDD10 : 9.5 hingga 10.5
Saiz unsur pengesan imej  (μm)		7×7 (jarak 7μm)
Bilangan elemen  pengesan imej		4096 elemen×3 baris (RGB setiap baris)
Kadar data	Maks	100MHz (50MHz×2ch)
Kadar baris	Maks	22.7kHz
Bungkusan		WDIP32
Ciri-ciri lain / tambahan		Litar penjana masa, pemacu CCD

Ikuti pautan di bawah untuk maklumat lanjut tentang produk baharu ini.
TCD2400DG

Ikuti pautan di bawah untuk maklumat lanjut tentang sensor imej linear Toshiba.
Sensor Imej Linear

* Nama syarikat, nama produk dan nama perkhidmatan mungkin merupakan tanda dagangan syarikat masing-masing.
* Maklumat dalam dokumen ini, termasuk harga produk dan spesifikasi, kandungan perkhidmatan, serta maklumat hubungan, adalah tepat pada tarikh pengumuman tetapi tertakluk kepada perubahan tanpa notis terlebih dahulu.

Maklumat tentang Toshiba Electronic Devices & Storage Corporation
Toshiba Electronic Devices & Storage Corporation, peneraju penyedia penyelesaian semikonduktor dan storan yang canggih, memanfaatkan lebih setengah abad pengalaman dan inovasi untuk menawarkan pelanggan dan rakan perniagaannya semikonduktor diskret, LSI sistem dan produk HDD yang luar biasa.

Seramai 17,000 pekerjanya di seluruh dunia berkongsi tekad untuk memaksimumkan nilai produk dan menggalakkan kerjasama rapat dengan pelanggan dalam penciptaan nilai serta pasaran baharu. Syarikat ini menantikan peluang untuk membina dan menyumbang kepada masa depan yang lebih baik bagi semua orang di seluruh dunia.
