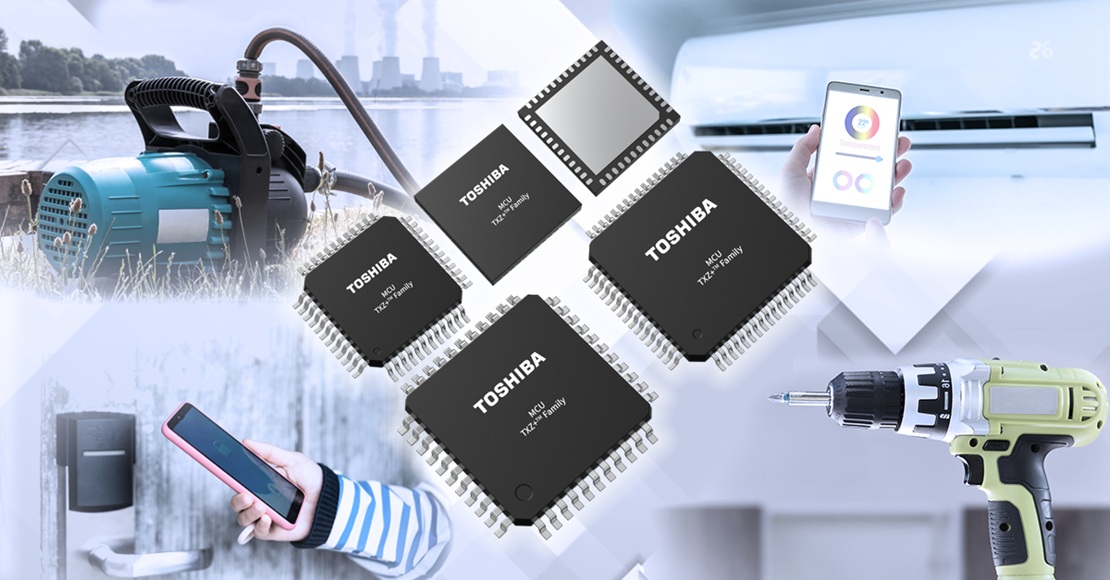

Toshiba: TXZ+™ Family Entry-Class M4L Group, mikropengawal kompak yang menampilkan teras Arm® Cortex®-M4 dengan unit titik apung (FPU) untuk perkakas rumah, produk pengguna dan peralatan perindustrian generasi seterusnya.
—Perkakasan khusus dan fungsi keselamatan membantu mempercepat pembangunan perkakas rumah serta peralatan perindustrian generasi seterusnya—
KAWASAKI, Jepun, 31 Julai (Bernama-BUSINESS WIRE) -- Toshiba Electronic Devices & Storage Corporation telah memulakan pengeluaran besar-besaran kumpulan mikropengawal kompak TXZ+™ Family Entry-Class M4L Group, yang menampilkan teras Arm® Cortex®-M4 dengan unit titik apung (FPU), untuk perkakas rumah, produk pengguna dan peralatan perindustrian generasi seterusnya.
Permintaan terhadap kecekapan tenaga, reka bentuk kompak, kesambungan IoT dan kebolehselenggaraan yang dipertingkatkan semakin meningkat dalam sektor perkakas rumah, produk pengguna dan peralatan perindustrian. Perkembangan ini memerlukan mikropengawal kawalan motor yang bukan sahaja memberikan kawalan berketepatan tinggi, malah dilengkapi fungsi untuk meningkatkan kecekapan pembangunan dan kebolehpercayaan sistem.
Produk baharu Toshiba ialah mikropengawal kompak yang direka khusus untuk aplikasi kawalan motor tunggal dengan mengintegrasikan perkakasan kawalan motor khusus[1], fungsi keselamatan dan langkah keselamatan fungsi dalam satu cip. Dengan mengalihkan pemprosesan kawalan motor kepada perkakasan khusus, mikropengawal ini mengurangkan beban CPU, sekali gus membolehkan kawalan motor yang sangat cekap dan tepat.
Mikropengawal ini menggunakan teras Arm® Cortex®-M4 dengan FPU dan beroperasi pada frekuensi sehingga 80 MHz. Ia menyokong julat voltan bekalan antara 2.7 V hingga 5.5 V, sekali gus menawarkan keserasian dengan sistem berasaskan 3 V dan 5 V sedia ada serta fleksibiliti reka bentuk yang tinggi untuk reka bentuk baharu. Mikropengawal ini tersedia dalam empat jenis pakej kecil dengan 44 hingga 64 pin dan dua konfigurasi memori yang berbeza, membolehkan pemilihan dibuat mengikut keperluan aplikasi.
Penyepaduan pengayun berkelajuan tinggi dengan ketepatan ±1%[2] dan pembanding pengesanan arus lampau untuk mematikan motor dalam keadaan kecemasan mengurangkan keperluan terhadap komponen luaran serta membantu meminimumkan keluasan papan litar. Selain itu, mod STOP2 berkuasa rendah menyokong aplikasi berkuasa bateri.
Produk 256 KB[3] menggunakan memori kilat dwi-bank dengan dua blok 128 KB, yang membolehkan satu program dilaksanakan semasa kawasan memori yang satu lagi ditulis semula. Keupayaan ini membolehkan program dikemas kini tanpa menghentikan operasi sistem serta memudahkan pelaksanaan kemas kini perisian tegar melalui udara. Produk 128 KB[4] pula menggabungkan memori kilat data berkapasiti 64 KB untuk menyokong penyimpanan data log dan pengurusan maklumat konfigurasi.
Bagi aspek keselamatan, mikropengawal ini mengintegrasikan perlindungan cip (CPRO), memori akses selamat (SAM) dan perlindungan memori kilat tidak boleh ditulis semula (NRFP). Fungsi ini membantu mencegah akses tanpa kebenaran, mengawal akses memori dan melindungi kawasan kritikal, sekali gus meningkatkan kebolehpercayaan sistem merentasi pelbagai aplikasi, termasuk peranti IoT.
Mikropengawal ini turut mengintegrasikan antara muka komunikasi kegunaan umum, seperti penerima/pemancar tak segerak universal (UART), antara muka persisian bersiri (SPI), litar antara bersepadu[5], dan antara muka memori bersiri (SMIF) untuk kesambungan kepada memori luaran. Langkah keselamatan fungsi merangkumi pengesanan keabnormalan pada memori kilat, RAM, penukar analog kepada digital dan sistem jam. Toshiba turut menyediakan perisian diperakui yang mematuhi UL 60730 Kelas B, iaitu piawaian keselamatan fungsi bagi perkakas rumah, untuk membantu pelanggan memudahkan proses pensijilan mereka.
Toshiba menyokong proses penilaian dan pembangunan melalui dokumentasi produk, perisian sampel dan perisian pemacu bagi kawalan persisian. Syarikat itu juga akan memperkenalkan papan penilaian dan pelbagai persekitaran pembangunan dengan kerjasama rakan kongsi ekosistem Arm® sekali gus menyokong pelanggan daripada peringkat penggunaan awal hingga pengeluaran besar-besaran.
Toshiba akan terus memperluas rangkaian mikropengawal yang dioptimumkan untuk aplikasi kawalan motor dan memperkukuh sokongan pembangunan, sekali gus membantu mempercepat pembangunan produk pelanggan.
| Nota: |
| [1] Advanced Vector Engine 2 (A-VE2): Melaksanakan pengiraan kawalan vektor dalam perkakasan pada kelajuan tinggi. |
| Advanced Programmable Motor Control Circuit 2 (A-PMD2): Mengawal output PWM dan operasi pemacu motor. |
| Advanced Encoder Input Circuit 2 (A-ENC2): Mengesan isyarat pengekod serta memperoleh kedudukan dan kelajuan putaran. |
| [2] Syarat bagi ketepatan ±1%: |
| Voltan bekalan: 2.7 V hingga 5.5 V, suhu: −40 hingga 105°C. |
| [3] TMPM4L4FYAUG, TMPM4L2FYADUG, TMPM4L2FYAQG, TMPM4L1FYAUG |
| [4] TMPM4L4FWAUG, TMPM4L2FWADUG, TMPM4L2FWAQG, TMPM4L1FWAUG |
| [5] Litar Antara Bersepadu: Piawaian komunikasi bersiri untuk komunikasi jarak dekat dan berkelajuan rendah antara litar bersepadu (IC). |
| Spesifikasi Utama | |||||
| Kumpulan produk | M4L Group | ||||
| Nombor komponen[6] | TMPM4L4FYAUG TMPM4L4FWAUG | TMPM4L2FYADUG TMPM4L2FWADUG | TMPM4L2FYAQG TMPM4L2FWAQG | TMPM4L1FYAUG TMPM4L1FWAUG | |
| Teras CPU | Arm® Cortex ® -Teras M4 dengan FPU - Unit perlindungan memori (MPU) | ||||
| Frekuensi operasi maksimum | 80MHz | ||||
| Pengayun dalaman | Frekuensi ayunan | 10MHz (±1%) | |||
| Memori dalaman | Memori kilat (kod) (Kitaran pengaturcaraan/pemadaman: sehingga 100,000 kali) | 256KB/128KB | |||
| Memori kilat (data) | 64KB[7] | ||||
| RAM | 32KB, dengan pariti | ||||
| VE RAM | 4KB | ||||
| Port I/O | 51 pin | 35 pin | 31 pin | ||
| Gangguan luaran | 21 sumber, 21 pin | 13 sumber, 13 pin | 9 sumber, 9 pin | ||
| Pengawal DMA (DMAC) | 32 saluran | 30 saluran | 28 saluran | ||
| Fungsi pemasa | Kaunter peristiwa pemasa 32 bit (T32A) | 5 saluran (10 saluran jika digunakan sebagai pemasa 16 bit) | |||
| Fungsi komunikasi | UART | 6 saluran | 5 saluran | 4 saluran | |
| I2 C Antara muka versi A （EI2C） | 2 saluran | 1 saluran | |||
| TSPI | 3 saluran | 2 saluran | |||
| SMIF | 1 saluran | ||||
| Fungsi analog | Penukar AD 12 bit (ADC) | 14 input dalam 2 unit | 9 input dalam 2 unit | 8 input dalam 2 unit | |
| Penukar DA 8 bit (DAC) | 2 saluran | ||||
| Pembanding (COMP) | 6 saluran | ||||
| Litar kawalan motor | Advanced programmable motor control circuit 2 (A-PMD2) | 1 saluran | |||
| Advanced encoder input circuit 2 (A-ENC2) | 1 saluran | ||||
| Advanced vector engine 2 (A-VE2) | 1 saluran | ||||
| Lain-lain | Litar pengiraan CRC (CRC) | 1 saluran (CRC32, CRC16) | |||
| Fungsi sistem | Pemasa pengawas (SIWDT) | 1 saluran | |||
| Litar pengesanan voltan (LVD) | 1 saluran | ||||
| Pengesan frekuensi ayunan (OFD) | 1 saluran | ||||
| Fungsi keselamatan | Chip Protection (CPRO), Secure Access Memory (SAM), Non‑Rewritable Flash Protection (NRFP) | ||||
| Antara muka nyahpepijat | JTAG / SW TRACE(2bits) | JTAG/SW | |||
| Voltan operasi | 2.7 V hingga 5.5 V, bekalan voltan tunggal | ||||
| Pakej/Pin | LQFP64 (10 mm × 10 mm, jarak pin 0.5 mm) | LQFP48 (7 mm × 7 mm, jarak pin 0.5 mm) | VQFN48 (7 mm × 7 mm, jarak pin 0.5 mm) | LQFP44 (10 mm × 10 mm, jarak pin 0.8 mm) | |
| Nota: | |||||
| [6] “FY” dalam nombor alat ganti menunjukkan memori kilat kod 256 KB, manakala “FW” menunjukkan memori kilat kod 128 KB. | |||||
| [7] Hanya untuk produk memori kilat kod 128 KB[4]. | |||||
